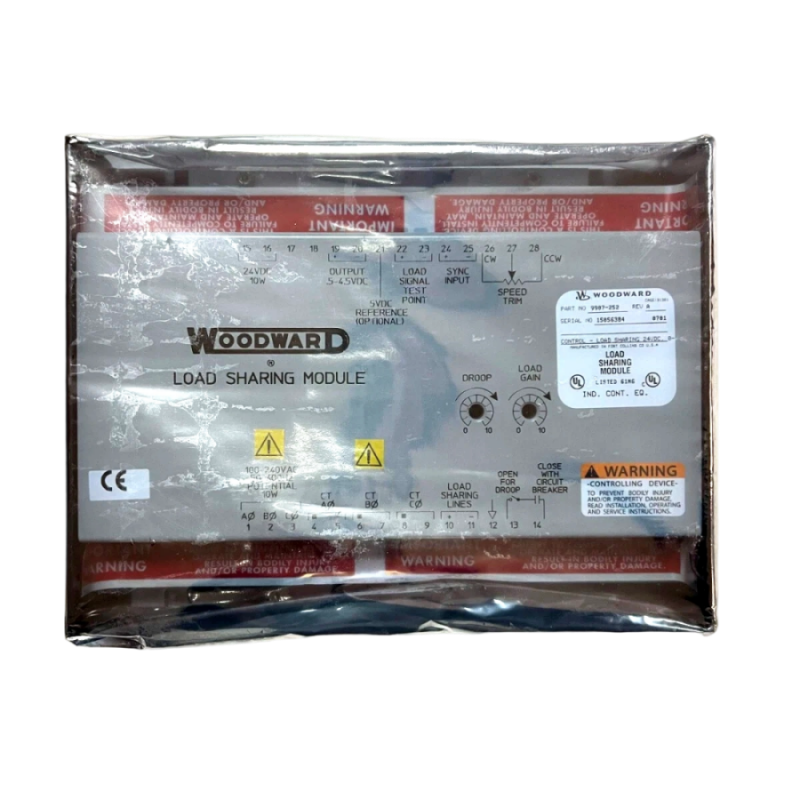

Woodward 9907-252 โมดูลการแชร์โหลด

พารามิเตอร์

คำอธิบาย

หมายเลขรุ่น

แหล่งจ่ายไฟ

18–32 VDC, ประมาณ 5 W. ป้องกันการเกิดแรงดันไฟฟ้าต่ำเกินไป, แรงดันไฟฟ้าเกินกว่า +80 VDC, แรงดันย้อนกลับ TO-32 VDC

อินพุตอินพุต -3-phase pt

100 - 240 VAC Line - to-line, 50-400 Hz ภาระการป้อนข้อมูล PT คือ 1.6 W ต่อเฟสที่ 240 VAC, 0.4 W ต่อเฟสที่ 120 VAC

เอาต์พุต - สัญญาณโหลด

สัญญาณ DC ตามสัดส่วนกับกระแสจริงทั้งหมดที่วัดโดยการแชร์โหลด

การปรับ - droop

ให้การลดความเร็ว 0 ถึง 11%*

ทำให้ตกใจ

40 กรัม, 11 มิลลิวินาทีพัลส์ Sawtooth

เชิงเส้น (สูงสุด)

ความยาว: 273.6 มม. (10.77 นิ้ว)
ความกว้าง: 214.1 มม. (8.43 นิ้ว)
ความสูง: 59.2 มม. (2.33 นิ้ว)

น้ำหนัก

1397 G (49.3 ออนซ์) โดยประมาณ
